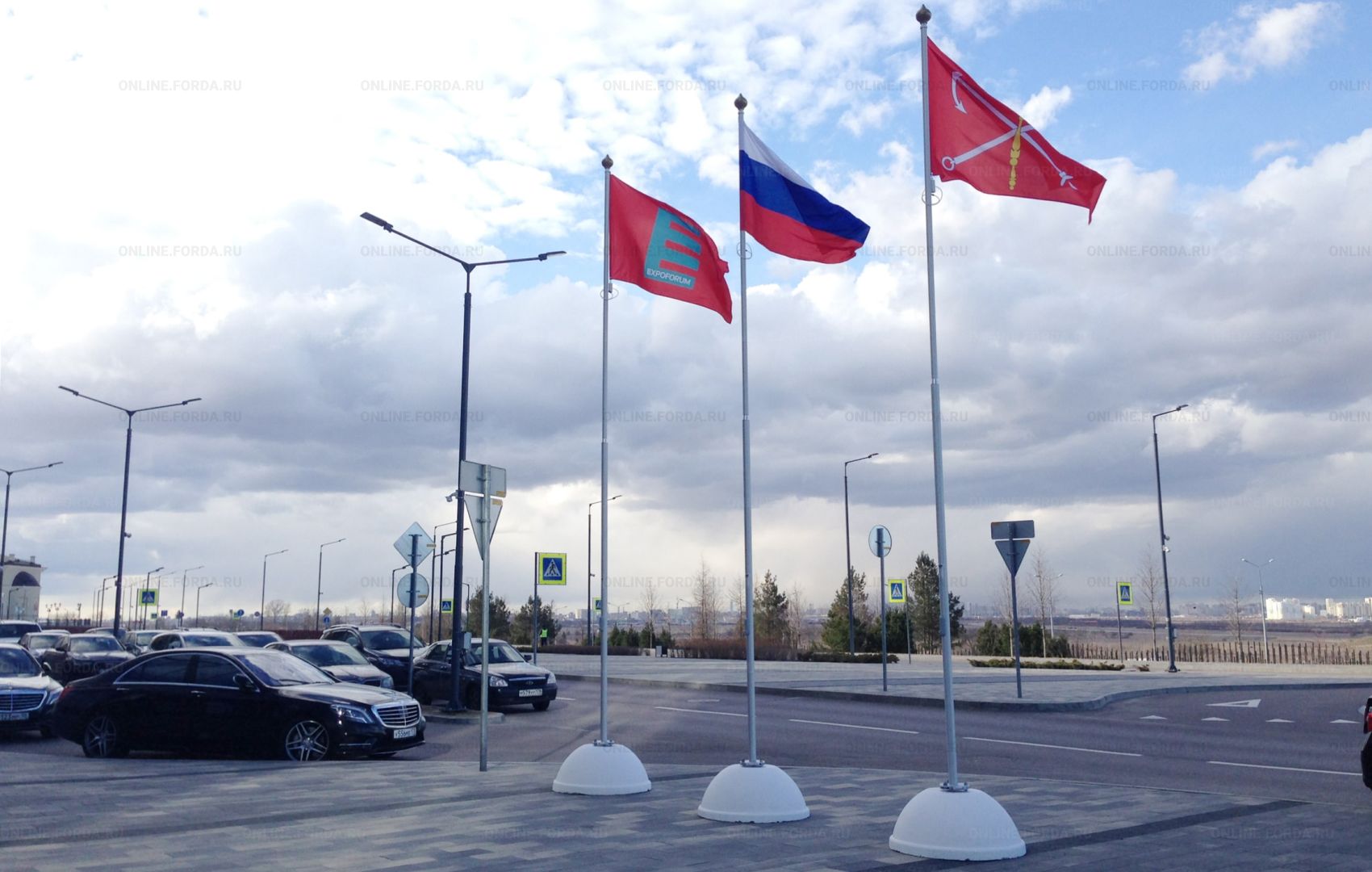

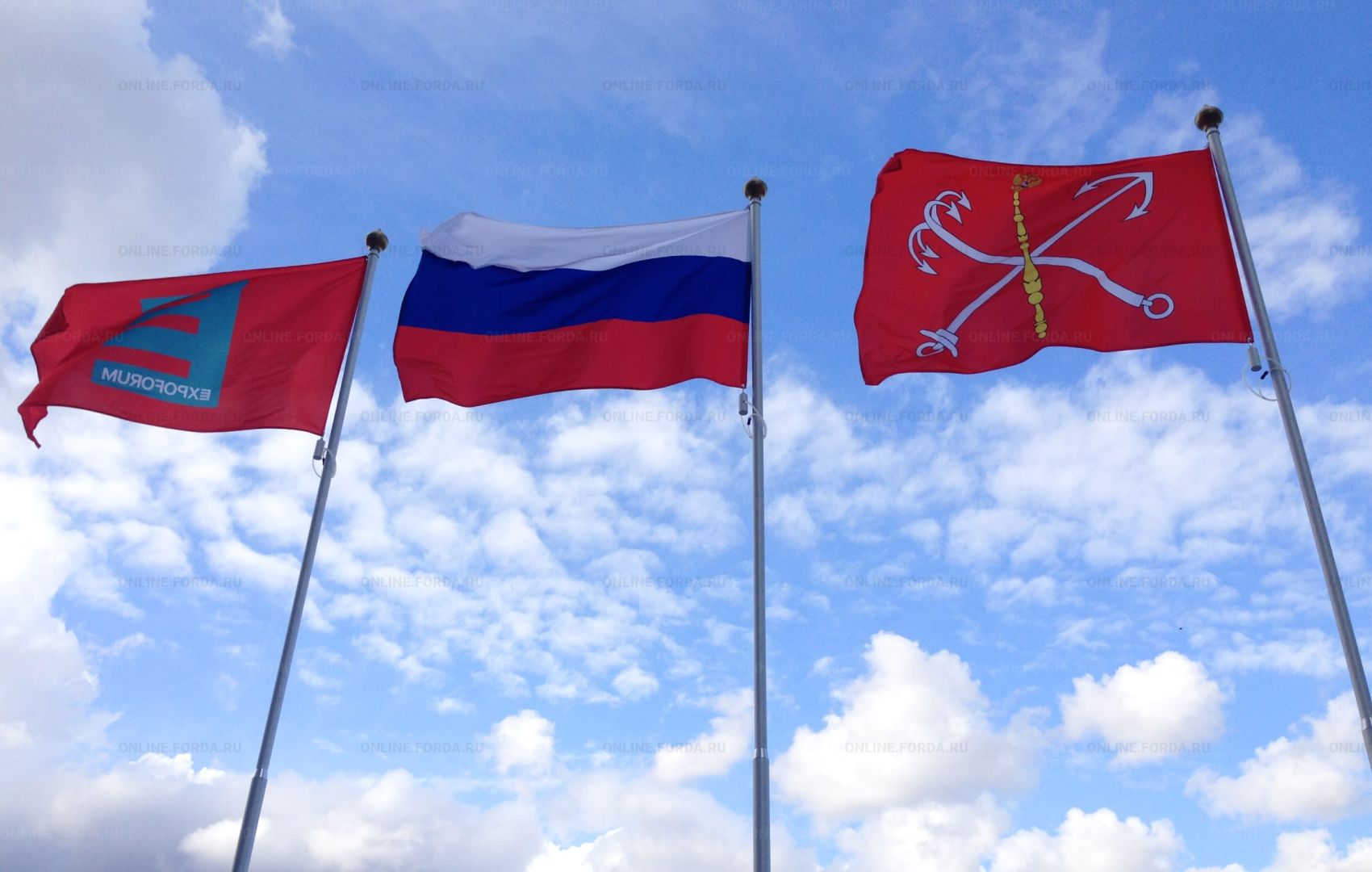

Лаконичный и строгий дизайн делает флагшток «Триумф» идеальным вариантом для спортивно-развлекательных комплексов, арен, стадионов. Флагштоки «Триумф» с развевающимися флагами станут настоящим символом гордости и надежды для спортивных команд и их болельщиков.

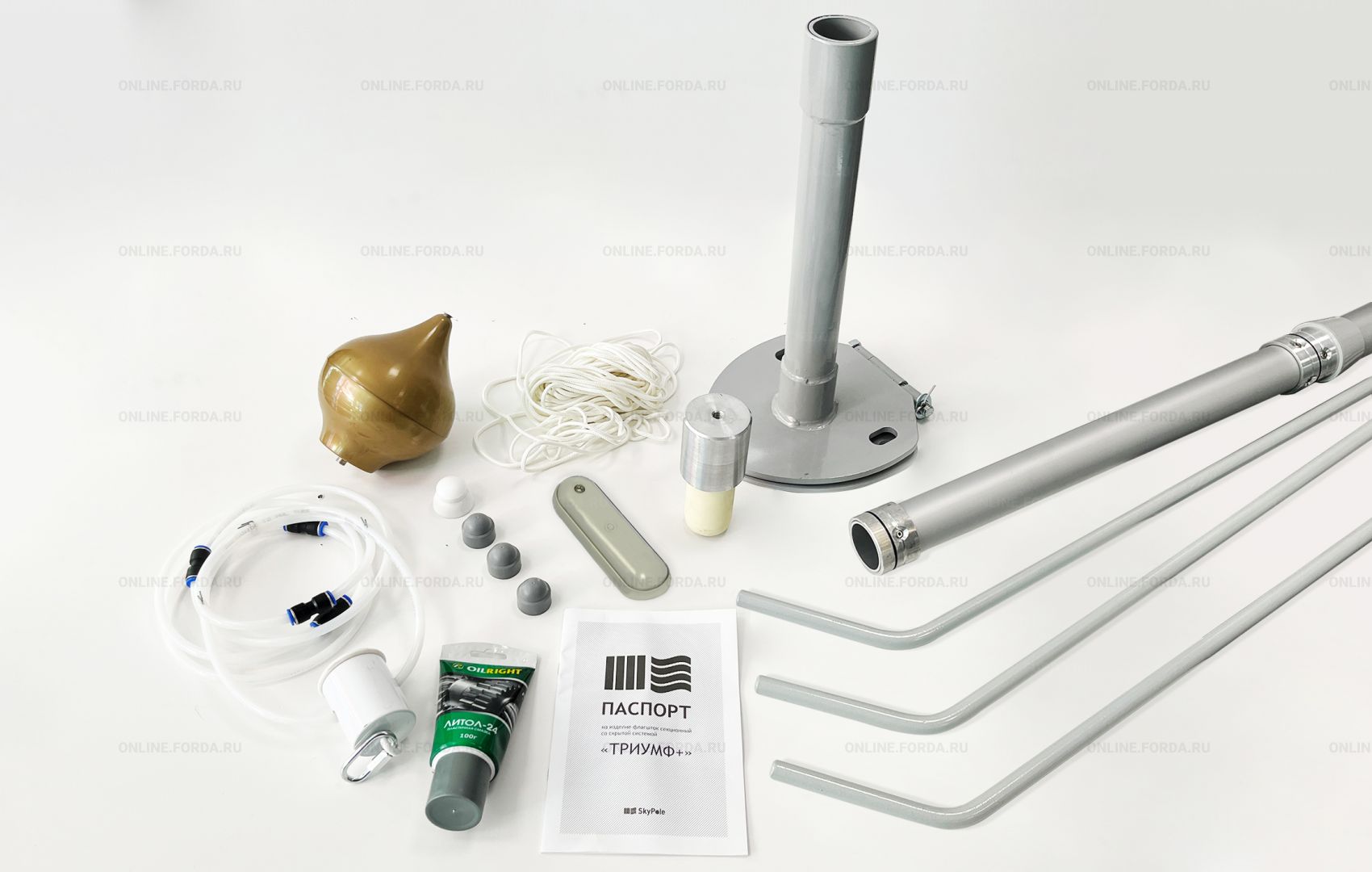

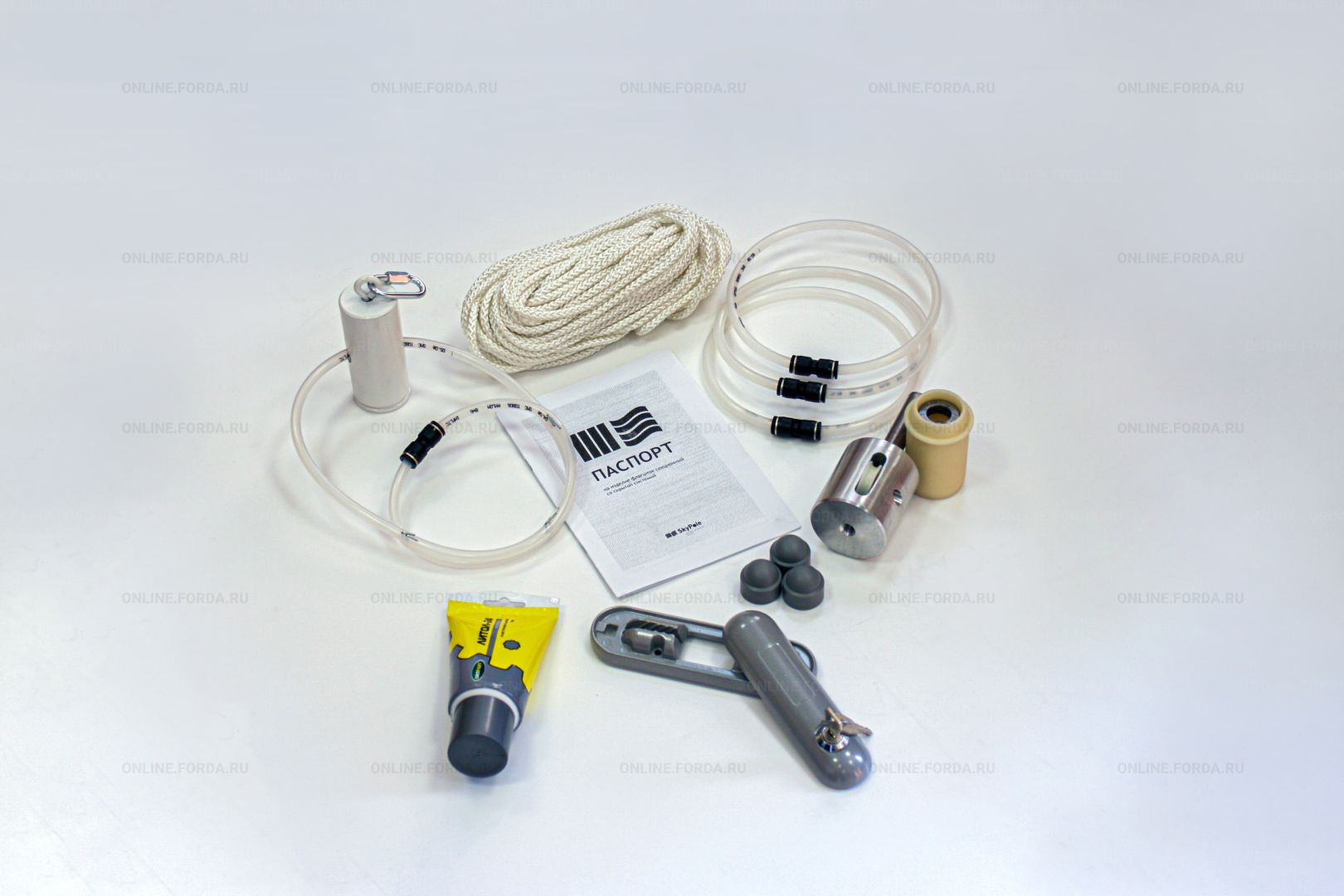

В комплектацию флагштока «Триумф» входят:
• Анодированная мачта необходимой высоты (6, 8, 9, 10 и 12 метров)
• Оцинкованное основание трех типоразмеров в зависимости от высоты мачты, укомплектованное анкерными шпильками M16 L=1000 мм, гайками и шайбами
• Декоративное навершие «луковица» (бронза матовая)
• Вращающийся цоколь из алюминия с капролоновой втулкой
• Полиэстеровый шнур на нагрузку более 500 кг.
• Наружный замок с «щелевым стопором» (антивандальная система)
• Груз, петли - 4шт.
• Технический паспорт изделия, гарантийный талон
Кол-во коробок в заказе: 3 шт. (мачта с анкерными шпильками и основание + навершие + комплектация «Почет»)
Дополнительно предоставляются услуги по печати и пошиву флагов, доставке и установке флагштоков. Для расчета стоимости и заказа услуг обращайтесь к менеджеру вашего региона.
Внимание! Флаг необходимо спустить до половины мачты при скорости ветра выше 15 м/с. Флаг необходимо снять при скорости ветра выше 20 м/с.
Материал: высококачественный алюминиевый сплав 6063 Т66
Тип покрытия: анодирование
Гарантийный срок эксплуатации мачты флагштока 5 лет с даты продажи
Гарантийный срок эксплуатации комплектующих 1 год с даты продажи

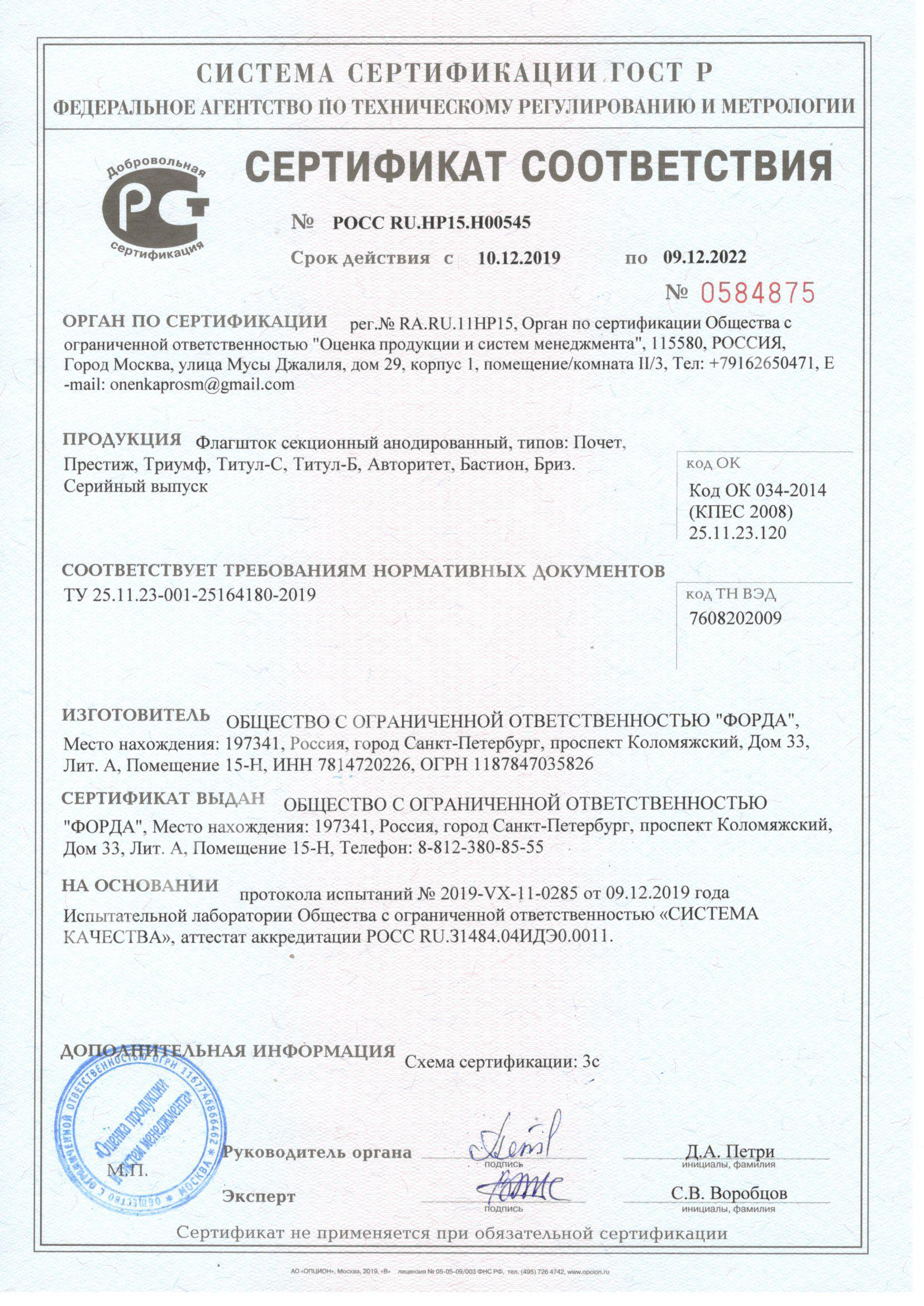

Флагшток "ТРИУМФ" изготовлен в соответствии с требованиями нормативных документов:
1.ГОСТ 22233-2001;
2.ТУ 5264-001-69278370-2013;
3.СНиП 2.01.07-85 «Нагрузки и воздействия»;
4.СНиП 2.02.01-83 «Основания зданий и сооружений».
5.СНиП 2.03.06-85 «Алюминиевые конструкции»;
6.Свод правил СП 20.13330.2011 «Нагрузки и воздействия»
Инструкция по сборке флагштоков в комплектации «Триумф»:
Перед сборкой флагштока необходимо подготовить трубы и аксессуары, освободить от упаковки.
Разложить секции флагштока вдоль оси подъема. Состыковать верхнюю секцию с нижней, предварительно обработать уплотнительные кольца коннекторного соединения смазкой типа «Литол».
Замок с щелевым зажимом установить в нижней секции флагштока, на необходимой высоте. Замок состоит из основания и крышки с замком. Для монтажа замка необходимо основание без крышки наложить на трубу на нужной высоте и отметить отверстия под шнур, после чего по разметке просверлить два отверстия диаметром 13 мм. Установить основание замка в отверстия, отметить на трубе еще четыре отверстия под саморезы. Просверлить отверстия диаметром 2,5 мм и прикрутить к секции флагштока.
Шнур продеть в нижнее отверстие под стопором, при этом держать секцию мачты необходимо вертикально. Далее протолкнуть шнур до выхода его из трубы и завязать на конце шнура узел, который будет препятствовать выдергиванию шнура из мачты. После в верхнее отверстие продеть другой конец шнура и аналогичным способом протолкнуть шнур в верхнюю часть секции, затем в следующую секцию и так до тех пор, пока шнур не появится в верхней части флагштока. Рекомендуется устанавливать замок на высоте 1,5 м.
Установить вращающийся цоколь с капролоновой втулкой. Продеть шнур через ось цоколя и вывести с помощью ролика.
На флагшток последовательно надеть петли и петлю с грузом, которая при помощи карабина соединяется с флагом.
Во вращающуюся часть цоколя вкрутить навершие типа «Луковица».
Подъем флагштока осуществляется вручную, его обеспечивает шарнир - соединитель фланцев у основания.
Поднять флаг до нужной высоты, зафиксировать шнур в щелевом зажиме. Высвобожденный конец шнура убрать через нижнее отверстие замка внутрь мачты. Закрыть крышку замка и зафиксировать ее ключом.
